🖥️ Globals
Objetivo Principal: Permite al usuario seleccionar y configurar nodos de acceso a variables globales de proceso, ya sea para construir estructuras tipadas, leerlas o escribir en ellas.

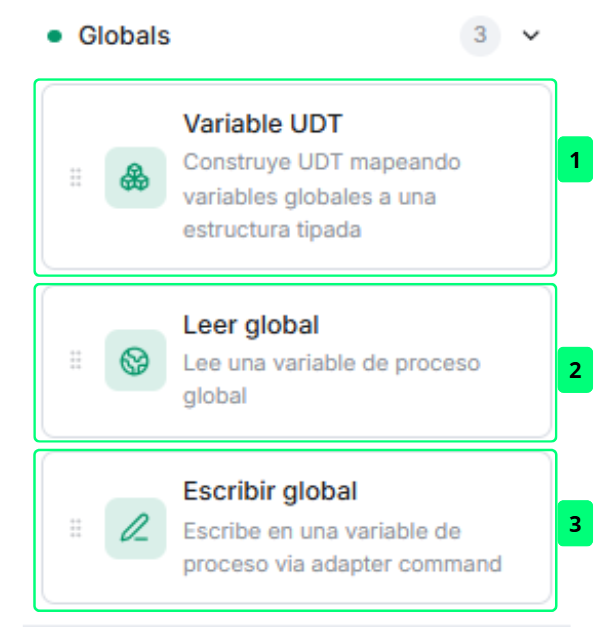

📸 Mapeo de Interfaz
La captura no muestra esto
La imagen corresponde a una versión anterior. En la 0.4.46 la categoría contiene 5 nodos y su contador marca 5: además de los tres que aparecen numerados, ofrece «Leer variable» y «Escribir variable».
🧩 Despiece de Elementos Funcionales
Los elementos marcados con — no aparecen señalados en la captura: existen en la versión 0.4.46 pero la imagen no los numera.
| # | Nombre del Elemento | Tipo | Destino / Acción | Configuración | Descripción Funcional |
|---|---|---|---|---|---|
| — | Sección "Globals" (cabecera) | Contenedor / Acordeón | Expande/colapsa la lista de nodos globales disponibles | - | Agrupa los 5 nodos de variables globales bajo un único bloque colapsable. Muestra el contador de items (5). |
| 1 | Variable UDT | Opción seleccionable | Añade el nodo al lienzo | Configuración | Construye una estructura de datos tipada (UDT) mapeando variables globales del proceso. |
| 2 | Leer global | Opción seleccionable | Añade el nodo al lienzo | Configuración | Lee el valor actual de una variable de proceso global. |
| 3 | Escribir global | Opción seleccionable | Añade el nodo al lienzo | Configuración | Escribe un valor en una variable de proceso global. |
| — | Leer variable | Opción seleccionable | Añade el nodo al lienzo | Configuración | Lee el último valor registrado de una variable, tanto de una variable física del proceso como de una variable global, y lo deja disponible para el resto del workflow bajo la clave de salida que se indique. |
| — | Escribir variable | Opción seleccionable | Añade el nodo al lienzo | Configuración | Escribe en una variable actuadora el valor que resulte de la expresión configurada, con un tiempo de validez ajustable para la orden. |
💡 Guía de Uso
- Accede a la sección Globals dentro del editor de workflow. Solo está disponible en los workflows de tipo Orchestrator: los de tipo Function Block y Function no muestran esta categoría.
- Selecciona el tipo de nodo que necesitas:
- Variable UDT: cuando necesites construir una estructura tipada agrupando varias variables globales.
- Leer global: cuando el workflow necesite consultar el valor actual de una variable de proceso global.
- Escribir global: cuando el workflow deba modificar el valor de una variable de proceso global.
- Leer variable: cuando necesites el último valor registrado de una variable concreta, sea física o global.
- Escribir variable: cuando el workflow deba enviar una orden a una variable actuadora.
- Una vez añadido el nodo al lienzo, haz doble clic sobre él para configurar sus parámetros específicos.
- El icono de puntos (⠿) situado a la izquierda de cada nodo es el asa para arrastrarlo hasta el lienzo; el orden de la lista es fijo y no puede modificarse.
Al hacer clic sobre un nodo de la lista, este se añade directamente al lienzo; también puedes arrastrarlo hasta la posición que quieras. Su configuración se abre después, con doble clic sobre el nodo ya colocado.
