📊 Gauge · Propiedades del Widget
Objetivo Principal: Permite al usuario configurar el widget Gauge, utilizado para representar visualmente un valor dentro de un rango operativo definido, con zonas de color y estados de alerta, dentro de dashboards Analytics.

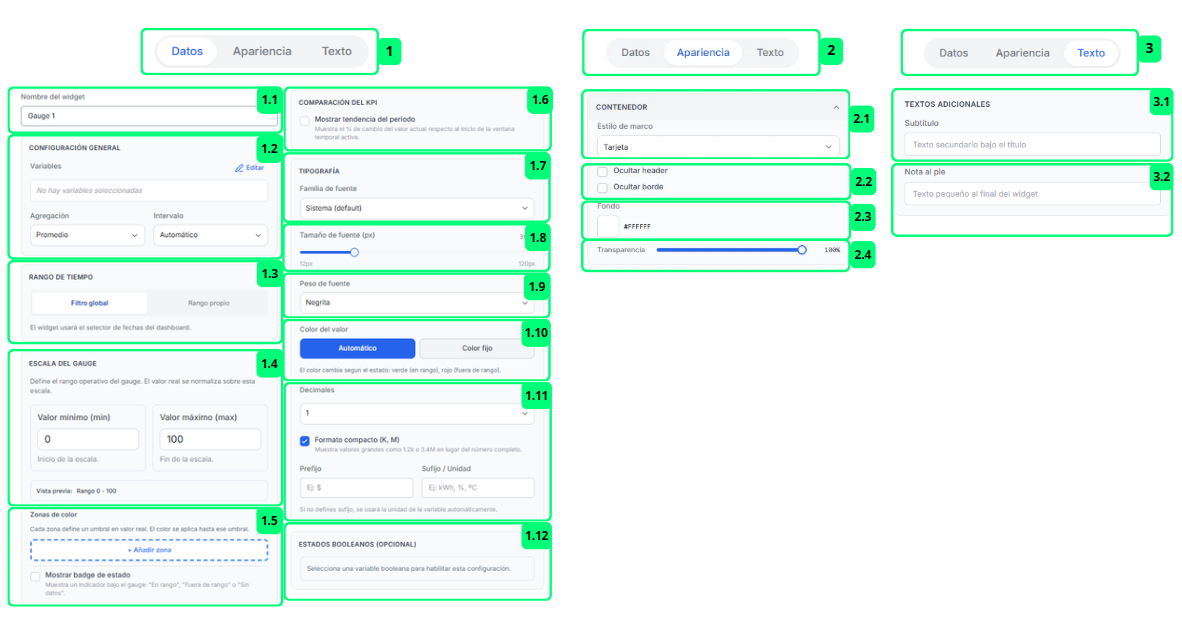

📸 Mapeo de Interfaz
La captura no muestra esto
La imagen corresponde a una versión anterior. En la 0.4.46 la pestaña "Datos" incluye además la sección "Objetivo", la casilla "Mostrar anillo de zonas" y, al marcar "Mostrar tendencia del periodo", el selector "Interpretación del cambio"; y la sección "Contenedor" de un dashboard ya no ofrece el selector "Fondo" ni el deslizador "Transparencia" —siguen estando al configurar el widget desde una vista SCADA— sino las casillas "Ocultar ventana temporal" y "Ocultar conteo de variables".
🧩 Despiece de Elementos Funcionales
Los elementos marcados con — no aparecen señalados en la captura: existen en la versión 0.4.46 pero la imagen no los numera.
| # | Nombre del Elemento | Tipo | Destino / Acción | Descripción Funcional |
|---|---|---|---|---|
| 1 | Pestañas de configuración | Navegación interna | Cambia sección de propiedades | Permite alternar entre las distintas categorías de configuración del widget. Para utilizarlo, el usuario debe pulsar "Datos", "Apariencia" o "Texto" según el tipo de configuración que quiera modificar. |
| 1.1 | Campo "Nombre del widget" | Campo de texto | Renombra el widget | Permite definir el nombre identificativo del widget dentro del dashboard. Para utilizarlo, el usuario debe escribir el nombre que quiera mostrar en la cabecera del widget. |
| 1.2 | Sección "Configuración General" | Configuración de datos | Configura variables y agregación | Permite seleccionar la variable que utilizará el gauge y cómo se procesarán los datos. Para utilizarlo, el usuario debe pulsar "Editar", seleccionar la variable y configurar agregación e intervalo. |
| 1.3 | Sección "Rango de Tiempo" | Configuración temporal | Configura el periodo de datos | Permite definir el rango temporal utilizado por el widget. El usuario puede usar el filtro global, de modo que el widget usará el selector de fechas del dashboard, o configurar un rango propio. |
| 1.4 | Sección "Escala del Gauge" | Configuración de escala | Define el rango operativo | Permite establecer los valores mínimo y máximo del gauge. El valor real se normaliza sobre esta escala. Para utilizarlo, el usuario debe introducir el valor mínimo (inicio de la escala) y el valor máximo (fin de la escala). La vista previa muestra el rango configurado. |
| 1.5 | Sección "Zonas de color" | Configuración visual condicional | Define umbrales de color | Permite añadir zonas de color asociadas a umbrales de valor real. Cada zona define un umbral y el color se aplica hasta ese umbral. Para utilizarlo, el usuario debe pulsar "+ Añadir zona" y configurar los umbrales deseados. Se pueden definir hasta cuatro zonas: al llegar a cuatro, el botón "+ Añadir zona" queda desactivado. Adicionalmente, la opción "Mostrar badge de estado" muestra un indicador bajo el gauge con el estado "En rango", "Fuera de rango" o "Sin datos", y la opción "Mostrar anillo de zonas" —disponible en cuanto existe una zona— dibuja un arco exterior con las franjas de color de cada zona a modo de semáforo visual. |
| 1.6 | Sección "Comparación del KPI" | Configuración de análisis | Configura tendencia comparativa | Permite activar la visualización de la tendencia del periodo, mostrando el % de cambio del valor actual respecto al inicio de la ventana temporal activa. Para utilizarlo, el usuario debe activar la casilla "Mostrar tendencia del periodo" y, en el selector "Interpretación del cambio" que se despliega debajo, elegir cómo debe leerse una subida: "General (Verde sube / Rojo baja)", "Económico (Rojo sube / Verde baja)" o "Térmico (Rojo sube / Azul baja)". |
| 1.7 | Sección "Tipografía" — Familia de fuente | Lista desplegable | Selecciona la fuente tipográfica | Permite elegir la familia tipográfica del widget. Por defecto utiliza "Sistema (default)". Para modificarla, el usuario debe desplegar el selector y elegir la fuente deseada. |
| 1.8 | Sección "Tipografía" — Tamaño de fuente (px) | Slider numérico | Ajusta el tamaño del texto | Permite configurar el tamaño en píxeles del texto del valor principal, con un rango entre 12px y 120px. Para utilizarlo, el usuario debe mover el slider o introducir un valor numérico directamente. |
| 1.9 | Sección "Tipografía" — Peso de fuente | Lista desplegable | Ajusta el grosor del texto | Permite seleccionar el peso tipográfico del texto, como "Negrita". Para utilizarlo, el usuario debe seleccionar la opción deseada en el desplegable. |
| 1.10 | Sección "Tipografía" — Color del valor | Selector de modo | Define el color del valor principal | Permite elegir entre "Automático", donde el color cambia según el estado (verde en rango, rojo fuera de rango), o "Color fijo" para establecer un color personalizado independiente del estado. |
| 1.11 | Sección "Tipografía" — Decimales y formato | Configuración numérica | Ajusta la presentación del valor | Permite configurar el número de decimales mostrados y activar el formato compacto (K, M) para valores grandes. También permite definir un prefijo (ej. $) y un sufijo o unidad (ej. kWh, %, ºC). Si no se define sufijo, se usará la unidad de la variable automáticamente. |
| 1.12 | Sección "Estados Booleanos (Opcional)" | Configuración condicional | Configura visualización de estados | Permite habilitar la configuración de estados booleanos seleccionando una variable booleana. Para utilizarlo, el usuario debe seleccionar una variable booleana para habilitar esta configuración. |
| 2 | Pestaña "Apariencia" | Configuración visual | Personaliza el widget | Permite acceder a todas las configuraciones visuales del contenedor del widget. |
| 2.1 | Sección "Contenedor" — Estilo de marco | Lista desplegable | Ajusta el estilo del contenedor | Permite seleccionar el estilo visual del marco del widget, como "Tarjeta". Para utilizarlo, el usuario debe seleccionar la opción deseada en el desplegable. |
| 2.2 | Opciones "Ocultar header" y "Ocultar borde" | Casillas de verificación | Controla la visibilidad de elementos | Permite ocultar la cabecera del widget y/o su borde exterior. Para utilizarlo, el usuario debe activar o desactivar cada casilla según el diseño deseado. |
| 2.3 | Selector "Fondo" | Selector de color | Define el color de fondo | Permite elegir el color de fondo del contenedor del widget, #FFFFFF por defecto. Sólo está disponible al configurar el widget desde una vista SCADA: en un dashboard esta opción no se muestra. |
| 2.4 | Deslizador "Transparencia" | Deslizador | Ajusta la opacidad del contenedor | Permite controlar el nivel de transparencia del contenedor, del 0 % al 100 %. Sólo está disponible al configurar el widget desde una vista SCADA: en un dashboard esta opción no se muestra. |
| 3 | Pestaña "Texto" | Configuración textual | Configura textos adicionales | Permite acceder a configuraciones relacionadas con textos auxiliares mostrados en el widget. |
| 3.1 | Campo "Subtítulo" | Campo de texto | Añade un texto secundario | Permite añadir un subtítulo que se muestra bajo el título principal del widget. Para utilizarlo, el usuario debe escribir el texto deseado en el campo "Texto secundario bajo el título". |
| 3.2 | Campo "Nota al pie" | Campo de texto | Añade una nota informativa | Permite añadir un texto pequeño al final del widget a modo de nota o aclaración. Para utilizarlo, el usuario debe escribir el texto deseado en el campo "Texto pequeño al final del widget". |
| — | Sección "Objetivo" | Configuración de análisis | Compara el valor con una meta | Permite fijar una meta para el indicador. Para utilizarlo, el usuario escribe la cifra en "Valor objetivo (vacío = sin objetivo)"; sin un objetivo válido no se muestra desviación ni estado de cumplimiento. |
| — | Casilla "Mostrar desviación y estado vs objetivo" | Casilla de verificación | Muestra la desviación y el cumplimiento | Aparece al informar un valor objetivo y añade la referencia "Objetivo", la desviación con flecha y el estado "Cumple", "Cerca del objetivo" o "No cumple". Al activarla se despliegan "Formato de la desviación" ("Puntos (pp)", "Porcentaje relativo (%)" o "Absoluto"), "Dirección del objetivo" ("Mayor es mejor" o "Menor es mejor") y "Factor de aviso (0–1)", que delimita la zona "Cerca del objetivo" y vale 0,85 por defecto. |
| — | Casilla "Marcador de objetivo en el gauge" | Casilla de verificación | Marca la meta sobre el arco | Sólo aparece en el gauge y con un valor objetivo informado. Dibuja una marca fina sobre el arco en el valor objetivo, siempre que ese valor caiga dentro del rango mínimo - máximo de la escala. |
| — | Sección "Filtros de contexto" | Configuración de datos | Elige de qué contexto salen los datos | Aparece en la pestaña "Datos", debajo de "Rango de tiempo", al configurar el widget desde un dashboard. Permite que el widget siga los filtros generales del dashboard o que fije un contexto propio de "Planta", "Zona", "Máquina", "Grupo" y "Turno". Se cambia con los botones "Filtro global" y "Contexto propio", y la cabecera de la sección indica en cuál de los dos modos está. |
| — | Casillas "Ocultar ventana temporal" y "Ocultar conteo de variables" | Casillas de verificación | Limpian la cabecera del widget | En un dashboard, la sección "Contenedor" añade estas dos casillas, que esconden las etiquetas de rango temporal y de número de variables que el widget muestra en su cabecera. |
| — | Casilla "Mostrar al hacer hover" | Casilla de verificación | Recupera la cabecera al pasar el ratón | Aparece al marcar "Ocultar header" y hace que la cabecera vuelva a mostrarse cuando el cursor se sitúa sobre el widget. |
💡 Guía de Uso
El widget Gauge está diseñado para representar visualmente un valor dentro de un rango operativo definido, permitiendo identificar de forma inmediata si el valor se encuentra dentro o fuera del rango esperado.
Se utiliza principalmente para:
- Visualizar el nivel actual de una variable respecto a su rango operativo
- Supervisar umbrales críticos mediante zonas de color
- Mostrar estados de alerta (en rango / fuera de rango)
- Monitorizar variables industriales en tiempo real
- Comparar el valor actual frente a un periodo anterior
- Representar métricas con unidades y formato personalizado
- Analizar tendencias de comportamiento respecto al rango definido
✅ Cómo configurar correctamente el widget Gauge
- Arrastra el widget al canvas.
- Selecciona el widget dentro del dashboard.
- Desde el panel de propiedades:
- Configura la variable y el método de agregación.
- Ajusta el rango temporal deseado.
- Define los valores mínimo y máximo de la escala del gauge.
- Añade zonas de color con sus umbrales correspondientes.
- Activa el badge de estado y el anillo de zonas si necesitas un indicador visual.
- Fija un "Valor objetivo" si quieres ver la desviación, el estado de cumplimiento y su marca sobre el arco.
- Habilita la comparación del KPI para mostrar tendencias.
- Personaliza tipografía, color (automático o fijo) y formato numérico.
- Configura el contenedor: estilo de marco y visibilidad de la cabecera, el borde y las etiquetas.
- Añade subtítulo y nota al pie si se requiere contexto adicional.
- Guarda los cambios realizados.
