🖥️ Elementos SCADA – Básicos
Objetivo Principal: Permite al usuario seleccionar e insertar en el canvas los elementos SCADA básicos de lectura, control y navegación para construir pantallas de supervisión interactivas.

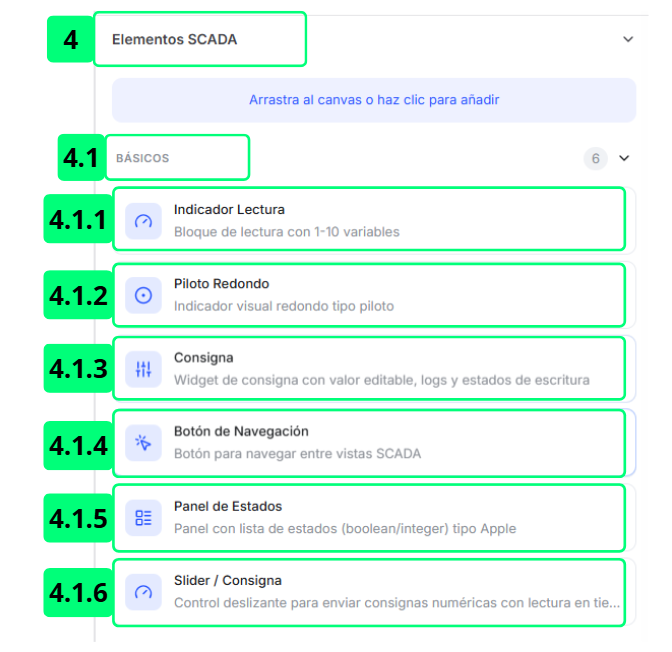

📸 Mapeo de Interfaz
La imagen corresponde a una versión anterior. En la 0.4.46 la subsección "Básicos" reúne siete elementos y su contador marca 7.
🧩 Despiece de Elementos Funcionales
Los elementos marcados con — no aparecen señalados en la captura: existen en la versión 0.4.46 pero la imagen no los numera.
| # | Nombre del Elemento | Tipo | Destino / Acción | Configuración | Descripción Funcional |
|---|---|---|---|---|---|
| 4 | Sección "Elementos SCADA" | Grupo / Acordeón raíz | Expande/colapsa el bloque principal | — | Despliega el bloque para acceder a todos los elementos SCADA disponibles; arrástralos al canvas o haz clic sobre ellos para añadirlos a tu vista. |
| 4.1 | Subsección "Básicos" | Grupo / Acordeón | Expande/colapsa el subbloque | — | Despliega el subbloque para acceder a los 7 elementos SCADA de uso más habitual en pantallas de supervisión y control. |
| 4.1.1 | Indicador Lectura | Elemento seleccionable | Inserta un bloque de lectura de variables | Configuración | Arrástralo al canvas o haz clic para insertarlo cuando necesites mostrar en tiempo real el valor de varias variables en un mismo bloque sin crear un elemento por cada una. Configura en Propiedades las variables a mostrar, entre 1 y 10. |
| 4.1.2 | Piloto Redondo | Elemento seleccionable | Inserta un indicador visual tipo piloto | Configuración | Arrástralo al canvas o haz clic para insertarlo cuando necesites indicar de forma inmediata si un equipo o señal está activo o inactivo. Configura en Propiedades la variable booleana y los colores de cada estado. |
| 4.1.3 | Consigna | Elemento seleccionable | Inserta un widget de escritura de consigna | Configuración | Arrástralo al canvas o haz clic para insertarlo cuando el operador necesite no solo ver el valor de una variable sino también modificarlo directamente desde la pantalla. Configura en Propiedades la variable de escritura, la variable de lectura y el modo de confirmación, además de los límites mínimo y máximo y el comportamiento cuando el valor queda fuera de rango. |
| 4.1.4 | Botón de Navegación | Elemento seleccionable | Inserta un botón de navegación entre vistas SCADA | Configuración | Arrástralo al canvas o haz clic para insertarlo cuando necesites conectar distintas pantallas SCADA y permitir al operador navegar entre ellas sin salir del entorno de supervisión. Configura en Propiedades la vista de destino y la etiqueta del botón. |
| 4.1.5 | Panel de Estados | Elemento seleccionable | Inserta un panel de lista de estados | Configuración | Arrástralo al canvas o haz clic para insertarlo cuando necesites supervisar de forma compacta el estado de varias señales booleanas o enteras a la vez. Configura en Propiedades las variables y las etiquetas de cada estado. |
| 4.1.6 | Slider / Consigna | Elemento seleccionable | Inserta un control deslizante con lectura en tiempo real | Configuración | Arrástralo al canvas o haz clic para insertarlo cuando el operador necesite ajustar un valor numérico de forma continua y ver simultáneamente cómo responde la variable en tiempo real. Configura en Propiedades el rango del slider y la variable de escritura. |
| — | Línea | Elemento seleccionable | Inserta una línea recta decorativa | Configuración | Arrástrala al canvas o haz clic para insertarla cuando necesites separar zonas de la pantalla o unir visualmente elementos. Configura en Propiedades el color, el grosor y el tipo de extremo, y añade una bola en el extremo si la necesitas; la inclinación se ajusta rotando el elemento desde su tirador de selección. En la paleta aparece entre "Panel de Estados" y "Slider / Consigna". |
💡 Guía de Uso
La sección Elementos SCADA – Básicos reúne los siete componentes fundamentales para construir pantallas de supervisión y control interactivas. Para incorporar cualquier elemento a tu vista, arrástralo directamente al canvas o haz clic sobre él para añadirlo en la posición por defecto. Los elementos de lectura —Indicador Lectura (4.1.1) y Piloto Redondo (4.1.2)— te permiten monitorizar variables y estados en tiempo real, mientras que Consigna (4.1.3) y Slider / Consigna (4.1.6) habilitan la escritura y el envío de valores desde la propia pantalla. Completa tu diseño con Panel de Estados (4.1.5) para una supervisión compacta de múltiples señales, con Línea para separar zonas o unir visualmente elementos —una unión decorativa, a diferencia de la "Tubería" de Proceso, que no se arrastra sino que se dibuja con clics y queda enganchada a los puntos de conexión de los equipos que une—, y con Botón de Navegación (4.1.4) para conectar distintas vistas SCADA y ofrecer una experiencia de navegación fluida al operador.
